Kategoria: Kanały wentylacyjne

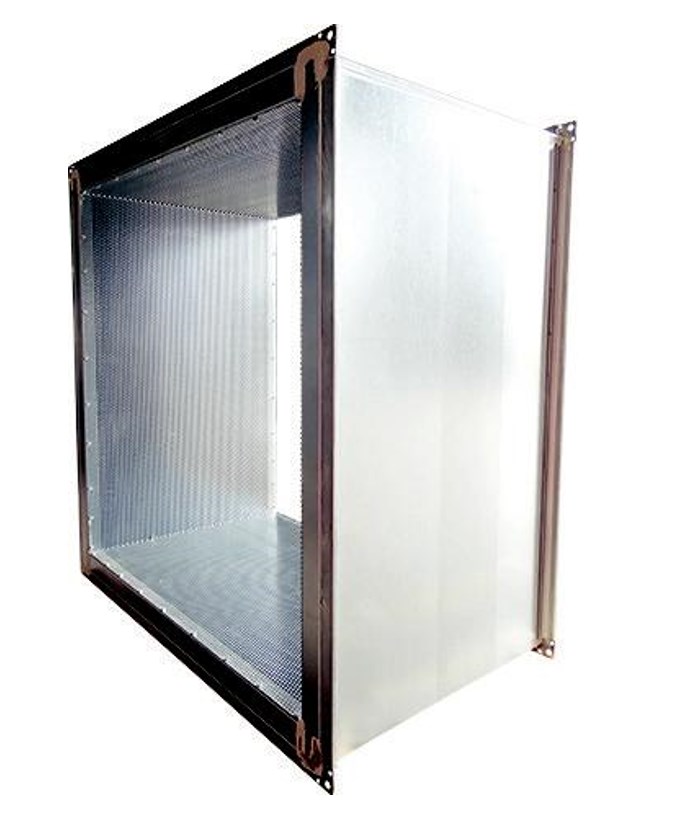

KANAŁY I KSZTAŁTKI WENTYLACYJNE PROSTOKĄTNE IZOLOWANE DWUŚCIENNE Z BLACHĄ PERFOROWANĄ WEWNĄTRZ
Opis produktu
Kanały i kształtki wentylacyjne o przekroju prostokątnym łączone zamkiem blacharskim lub na zakładkę. Elementy izolowane termicznie i dźwiękowo wełną mineralną wewnątrz z osłoną z blachy perforowanej. Wełna pokryta włóknem szklanym w kolorze czarnym dla ochrony przed ścieraniem w wyniku przepływu powietrza, klasa niepalności A1 EN 13501, temperatura topnienia >1000 °C DIN 4102 / T17.
Grubość blachy, wzmocnienia, stosowane obrzeża (ramki) zgodnie z normą zakładową. Wykonanie stabilne odporne na drgania, blachy usztywniane powierzchniowo. Kierownice w kolanach zgodnie z normą PN‑EN 1505. Uszczelnienia złożeń, zakładek, profili, naroży są elastyczne, bez silikonu, nierozpuszczalne w wodzie, wykonane zgodnie z klasą szczelności.
Transport, przechowywanie i montaż zgodnie z VDI 6022. Zawiesia, konstrukcje wsporcze wg PN‑EN 12236. Montaż wykonywać przy użyciu zatwierdzonych przez nadzór budowlany elementów montażowych dopasowanych do rodzaju powierzchni (beton, karton‑gips). Obmiar wykonuje się w oparciu o DIN 18379.
Cechy produktu
| ISO / WEŁNA MINERALNA | od 25 mm do 150 mm |
|---|---|
| W / MATERIAŁ | OCYNK / ALU / V2A / V4A |
| DK / KLASA SZCZELNOŚCI PN‑EN 1507 |
A / B / C / D |
| DS / KLASA CIŚNIENIA VDI 3803 | N – niskociśnieniowe zakres od ‑500 do +1000 Pa M – średniociśnieniowe zakres od ‑750 do +2000 Pa |
| V / POŁĄCZENIE | P20, P30, P40 – ramy z profili i narożników |
| O / OPCJA | MBP – materiał trawiony pasywowany (dot. V2A, V4A) GR – malowanie podkładem L‑RAL – malowanie natryskowe w kolorze RAL do wyboru |
