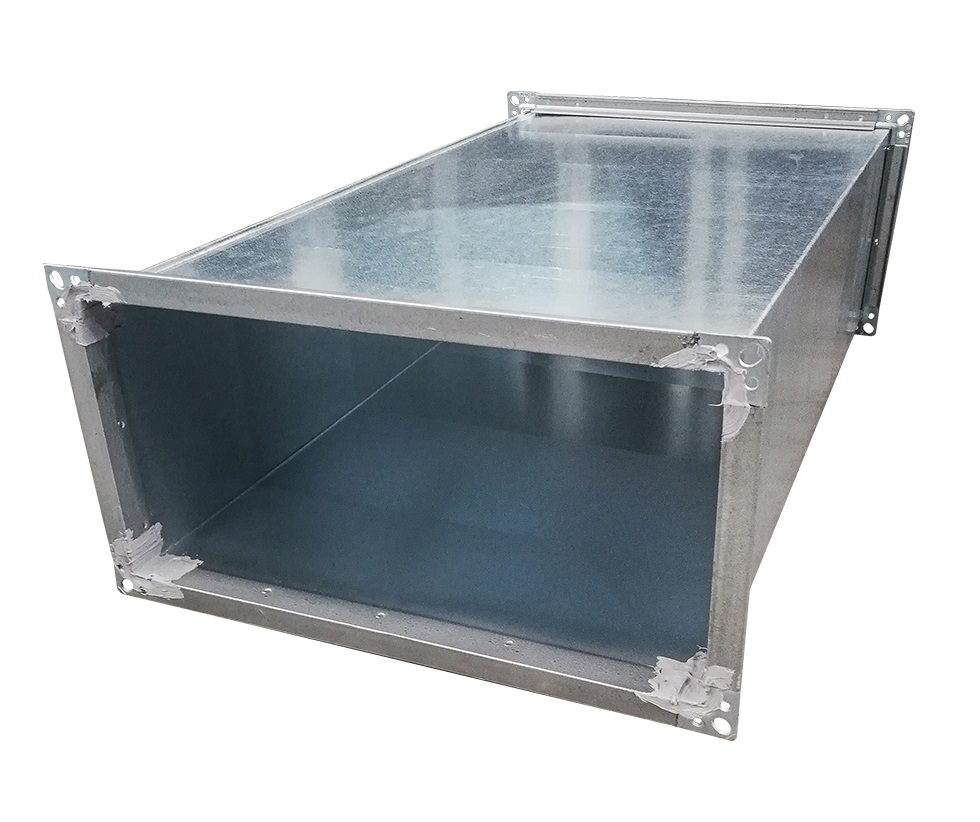

KANAŁY I KSZTAŁTKI WENTYLACYJNE PROSTOKĄTNE

LL-E-W-DK-DS-V-O

Opis produktu

Kanały i kształtki wentylacyjne o przekroju prostokątnym łączone zamkiem blacharskim lub na zakładkę. Grubość blachy, wzmocnienia, stosowane obrzeża (ramki) zgodnie z normą zakładową. Wykonanie stabilne odporne na drgania, blachy usztywniane powierzchniowo.

Kierownice w kolanach zgodnie z normą PN‑EN 1505. Uszczelnienia złożeń, zakładek, profili, naroży są elastyczne, bez silikonu, nierozpuszczalne w wodzie, wykonane zgodnie z klasą szczelności.

Transport, przechowywanie i montaż zgodnie z VDI 6022. Zawiesia, konstrukcje wsporcze wg PN‑EN 12236. Montaż wykonywać przy użyciu zatwierdzonych przez nadzór budowlany elementów montażowych dopasowanych do rodzaju powierzchni (beton, karton‑gips). Obmiar wykonuje się w oparciu o DIN 18379.

Cechy produktu

W / MATERIAŁ OCYNK / ALU / V2A / V4A
DK / KLASA SZCZELNOŚCI
PN‑EN 1507
A / B / C / D
DS / KLASA CIŚNIENIA VDI 3803 N – niskociśnieniowe zakres od ‑500 do +1000 Pa
M – średniociśnieniowe zakres od ‑750 do +2000 Pa
V / POŁĄCZENIA P20, P30, P40 – ramy z profili i narożników
O / OPCJA MBP – materiał trawiony pasywowany (dot. V2A, V4A)
GR – malowanie podkładem
L‑RAL – malowanie natryskowe w kolorze RAL do wyboru
