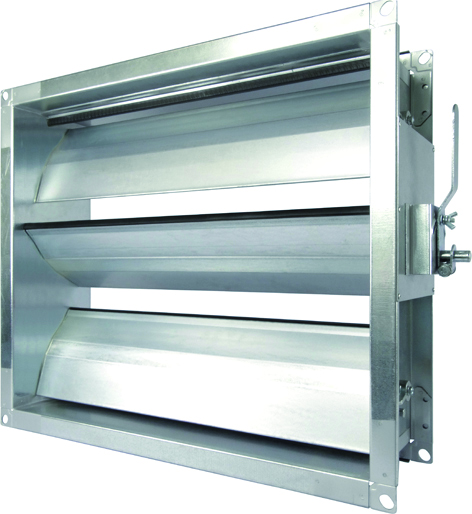

PRZEPUSTNICA WIELOPŁASZCZYZNOWA 180 PROSTOKĄTNA, CIĘGNA, KLASA SZCZELNOŚCI 2

JK-180-GS/GE-2-B-H-V-O | JK-180-GS/GL-2-B-H-V-O

Opis produktu

Przepustnica wielopłaszczyznowa o przekroju prostokątnym i głebokości obudowy 180 mm do regulacji i odcinania ciśnienia i przepływu powietrza w instalacjach wentylacji, klimatyzacji, ogrzewania. Łożyska ze stopu mosiądzu, zaślepki piór metalowe ze sworzniem do montażu cięgien, pióra ustawione poziomo co 165mm wyposażone w uszczelkę. Ruch piór GE – przeciwbieżny GL – współbieżny. Wykonanie przepustnicy ze sterowaniem ręcznym lub z konsolą pod siłownik, oś napędowa siłownika Ø14 (istnieje możliwość zmiany osi napędowej na 15x15mm przy pomocy adaptera). Szczelność przepustnicy klasa 2 wg PN‑EN 1751, szczelność obudowy klasa C, uszczelnianie masą bez zawartości silikonu. Wytrzymałość termiczna od ‑20 °C do +80°C. Połączenie za pomącą ramy profilowanej z narożnikami w standardzie 30mm. Maksymalne wymiary przepustnicy B (szerokość) x H (wysokość) 2000×2490, większe wymiary dzielone.

Cechy produktu

W / MATERIAŁ OCYNK
B‑H / WYMIARY W MM podać przy zamówieniu
V / POŁĄCZENIA P30, P40 – ramy profilowane z narożnikami
O / OPCJE KS – konsola pod siłownik
VK – połączenie przepustnic na szerokości (obok siebie)
VG – połączenie przepustnic na wysokości (jedna nad drugą)
M‑AZ – siłownik zamknij‑otwórz
M‑SR – siłownik analogowy
MF – siłownik ze sprężyną powrotną
M‑SRF – siłownik analogowy ze sprężyną powrotną
G200 – zmiana uszczelki na silikonową odporną do 200°C
