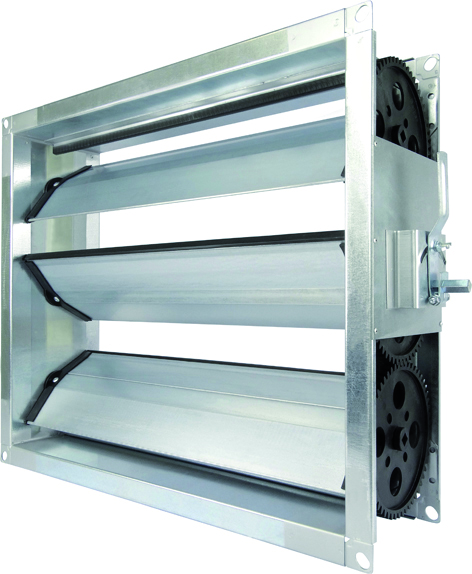

PRZEPUSTNICA WIELOPŁASZCZYZNOWA 180 PROSTOKĄTNA, KOŁA ZĘBATE, KLASA SZCZELNOŚCI 4

JK-180-ZR-4-W-B-H-V-O

Opis produktu

Przepustnica wielopłaszczyznowa o przekroju prostokątnym i głębokości obudowy 180 mm do regulacji i odcinania ciśnienia i przepływu powietrza w instalacjach wentylacji, klimatyzacji, ogrzewania. Zębatki, tulejki, łożyska, zaślepki piór wykonane ze specjalnego tworzywa sztucznego, pióra ustawione poziomo co 165mm wyposażone w uszczelkę. Wykonanie przepustnicy ze sterowaniem ręcznym lub z konsolą pod siłownik, oś napędowa 10x10mm do powierzchni przekroju 0,8m2, 15x15mm powyżej 0,8m2. Szczelność przepustnicy klasa 4 wg PN‑EN 1751, boki doszczelnione specjalną pianką z folią ślizgową, zaślepiane są również osie piór i oś napędowa 15x15mm. Szczelność obudowy klasa C, uszczelnianie masą bez zawartości silikonu. Wytrzymałość termiczna od ‑20°C do +80°C. Połączenie za pomącą ramy profilowanej z narożnikami w standardzie 30mm. Maksymalne wymiary przepustnicy B (szerokość) x H (wysokość) 2000×2490, większe wymiary dzielone.

Cechy produktu

W / MATERIAŁ OCYNK / V2A / V4A
B‑H / WYMIARY W MM podać przy zamówieniu
V / POŁĄCZENIA P30, P40 – ramy profilowane z narożnikami
O / OPCJE KS – konsola pod siłownik
VK – połączenie przepustnic na szerokości (obok siebie)
VG – połączenie przepustnic na wysokości (jedna nad drugą)
M‑AZ – siłownik zamknij‑otwórz
M‑SR – siłownik analogowy
MF – siłownik ze sprężyną powrotną
M‑SRF – siłownik analogowy ze sprężyną powrotną
