Kategoria: Przepustnice

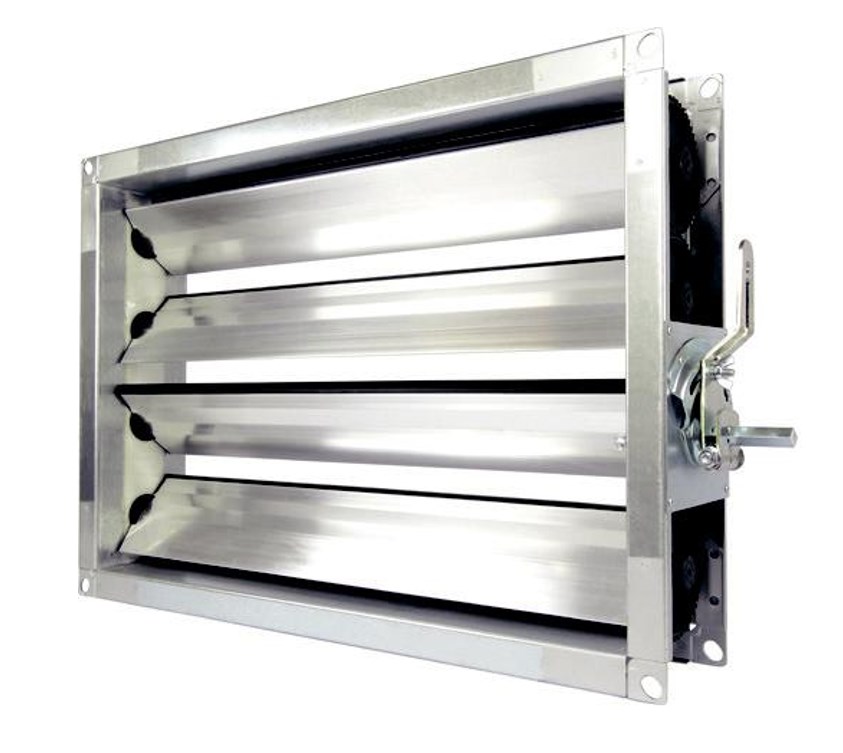

PRZEPUSTNICA WIELOPŁASZCZYZNOWA 120 PROSTOKĄTNA, KOŁA ZĘBATE, KLASA SZCZELNOŚCI 4
Opis produktu
Przepustnica wielopłaszczyznowa o przekroju prostokątnym i głebokości obudowy 120 mm do regulacji i odcinania ciśnienia i przepływu powietrza w instalacjach wentylacji, klimatyzacji, ogrzewania. Zębatki, tulejki, łożyska, zaślepki piór wykonane ze specjalnego tworzywa sztucznego, pióra aluminiowe ustawione poziomo co 100mm wyposażone w uszczelkę. Wykonanie przepustnicy ze sterownikiem ręcznym lub z konsolą pod siłownik, oś napędowa 10x10mm do powierzchni przekroju 0,8m2, 15x15mm powyżej 0,8m2. Szczelność przepustnicy klasa 4 wg PN‑EN 1751, boki doszczelnione specjalną pianką z folią ślizgową, zaślepiane są również osie piór i oś napędowa 15x15mm. Szczelność obudowy klasa C, uszczelnianie masą bez zawartości silikonu. Wytrzymałość termiczna od ‑20°C do +80°C. Połączenie za pomącą ramy profilowanej z narożnikami w standardzie 30mm. Maksymalne wymiary przepustnicy B (szerokość) x H (wysokość) 1500×1410, większe wymiary dzielone.
Cechy produktu
| W / MATERIAŁ | OCYNK / ALU |
|---|---|
| B‑H / WYMIARY W MM | podać przy zamówieniu |
| V / POŁĄCZENIA | P30, P20 – ramy profilowane z narożnikami |
| O / OPCJE | KS – konsola pod siłownik VK – połączenie przepustnic na szerokości (obok siebie) VG – połączenie przepustnic na wysokości (jedna nad drugą) M‑AZ – siłownik zamknij‑otwórz M‑SR – siłownik analogowy MF – siłownik ze sprężyną powrotną M‑SRF – siłownik analogowy ze sprężyną powrotną |
