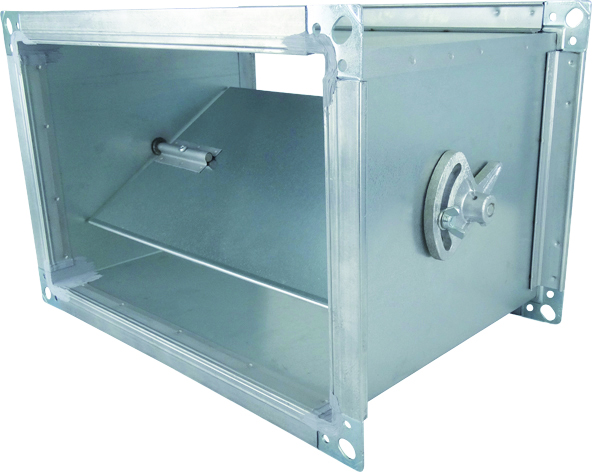

PRZEPUSTNICA JEDNOPŁASZCZYZNOWA O PRZEKROJU PROSTOKĄTNYM
Opis produktu
Przepustnica jednopłaszczyznowa o przekroju prostokątnym do regulacji ciśnienia i przepływu powietrza w instalacjach wentylacji, klimatyzacji, ogrzewania. Obudowa łączona na zakładkę, grubość blachy, stosowane obrzeża (ramki) zgodnie z normą zakładową. Długość w standardzie 80mm większa od wysokości przepustnicy, przesłona montowana osiowo względem boku, łożyska szczelne i bezobsługowe. Sterowanie przepustnicy ręczne za pomocą dźwigni na obudowie. Uszczelnianie masą bez zawartości silikonu wg PN‑EN 1507. Wytrzymałość termiczna od ‑20°C do +80°C.
Uwaga
Od przekroju 0,5m2 zaleca się użycie przepustnicy wielopłaszczyznowej.
Cechy produktu
| W / MATERIAŁ | OCYNK / ALU / V2A / V4A |
|---|---|
| B‑H / WYMIARY W MM | podać przy zamówieniu |
| DK / KLASA SZCZELNOŚCI PN‑EN 1507 | podać przy zamówieniu |
| DS / KLASA CIŚNIENIA VDI 3803 | N – niskociśnieniowe zakres od ‑500 do +1000 Pa M – średniociśnieniowe zakres od ‑750 do +2000 Pa |
| V / POŁĄCZENIA | P20, P30, P40 – ramy z profili i narożników |
| O / OPCJE | L – przesłona z blachy perforowanej K – konsola pod siłownik S – siłownik elektryczny |
