Kategoria:

CZERPNIA ŚCIENNA

CS-W-B-H-O

Opis produktu

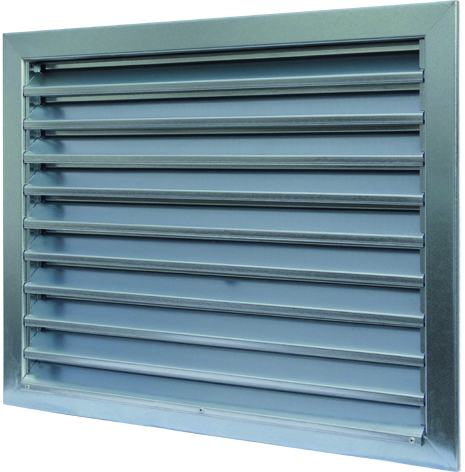

Czerpnia ścienna stosowana do zasysania lub wyrzutu powietrza. Do montażu w systemach wentylacji, klimatyzacji, ogrzewania oraz montowania na elewacjach budynków. Rama maskująca 50 mm, z wywinięciem 10 mm do tyłu i głębokości 50 mm. Aerodynamiczne lamele przymocowane poziomo pod kątem 45° w celu zabezpieczenia przed działaniem opadów atmosferycznych i zasysaniem kropel wody do instalacji. Odległości między lamelami wynoszą 60 mm. Siatka ochronna zamontowana od tyłu.

Uwagi: Wymiar światła B – H w standardzie pomniejszony o 10mm.

Cechy produktu

W / MATERIAŁ OCYNK / ALU / V2A / V4A
S‑W / WYMIARY W MM podać przy zamówieniu
O / OPCJA RB – wiercenia ramowe …x… – otwory w ramie …x…
E – rama montażowa, kątownik z otworami, (ewentualnie kotwa do muru – MA)
ISG – lamela od tyłu zabezpieczona siatką ochronna przeciw owadom
KÖ – śruba z uchem
JK… – kombinacja z przepustnicą wielopłaszczyznową typu…
ES – ochrona przed zamarzaniem 230 V, za każdą listwą
L‑RAL – malowanie natryskowe w kolorze RAL do wyboru
